(a) (b)

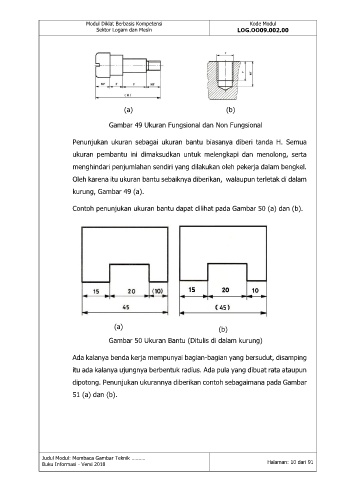

Gambar 49 Ukuran Fungsional dan Non Fungsional
Penunjukan ukuran sebagai ukuran bantu biasanya diberi tanda H. Semua
ukuran pembantu ini dimaksudkan untuk melengkapi dan menolong, serta
menghindari penjumlahan sendiri yang dilakukan oleh pekerja dalam bengkel.
Oleh karena itu ukuran bantu sebaiknya diberikan, walaupun terletak di dalam
kurung, Gambar 49 (a).
Contoh penunjukan ukuran bantu dapat dilihat pada Gambar 50 (a) dan (b).
(a) (b)
Gambar 50 Ukuran Bantu (Ditulis di dalam kurung)
Ada kalanya benda kerja mempunyai bagian-bagian yang bersudut, disamping
itu ada kalanya ujungnya berbentuk radius. Ada pula yang dibuat rata ataupun
dipotong. Penunjukan ukurannya diberikan contoh sebagaimana pada Gambar
51 (a) dan (b).
