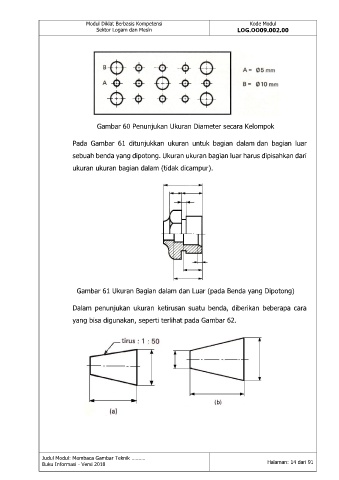

Gambar 60 Penunjukan Ukuran Diameter secara Kelompok
Pada Gambar 61 ditunjukkan ukuran untuk bagian dalam dan bagian luar
sebuah benda yang dipotong. Ukuran ukuran bagian luar harus dipisahkan dari
ukuran ukuran bagian dalam (tidak dicampur).
Gambar 61 Ukuran Bagian dalam dan Luar (pada Benda yang Dipotong)
Dalam penunjukan ukuran ketirusan suatu benda, diberikan beberapa cara
yang bisa digunakan, seperti terlihat pada Gambar 62.
