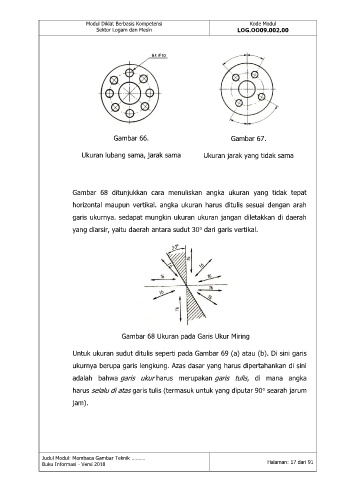

Gambar 66. Gambar 67.
Ukuran lubang sama, jarak sama Ukuran jarak yang tidak sama
Gambar 68 ditunjukkan cara menuliskan angka ukuran yang tidak tepat
horizontal maupun vertikal. angka ukuran harus ditulis sesuai dengan arah
garis ukurnya. sedapat mungkin ukuran ukuran jangan diletakkan di daerah
o
yang diarsir, yaitu daerah antara sudut 30 dari garis vertikal.
Gambar 68 Ukuran pada Garis Ukur Miring
Untuk ukuran sudut ditulis seperti pada Gambar 69 (a) atau (b). Di sini garis
ukurnya berupa garis lengkung. Azas dasar yang harus dipertahankan di sini
adalah bahwa garis ukur harus merupakan garis tulis, di mana angka
harus selalu di atas garis tulis (termasuk untuk yang diputar 90 searah jarum
o
jam).
