Modul Diklat Berbasis Kompetensi Kode Modul
Sektor Logam dan Mesin LOG.OO09.002.00

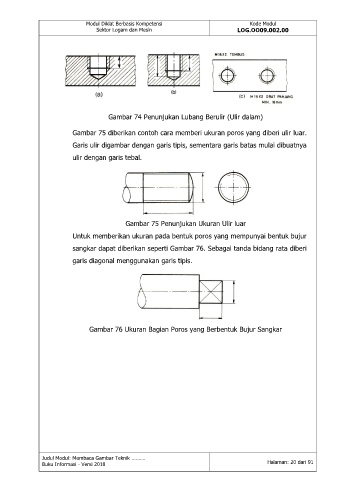

Gambar 74 Penunjukan Lubang Berulir (Ulir dalam)
Gambar 75 diberikan contoh cara memberi ukuran poros yang diberi ulir luar.
Garis ulir digambar dengan garis tipis, sementara garis batas mulai dibuatnya
ulir dengan garis tebal.
Gambar 75 Penunjukan Ukuran Ulir luar
Untuk memberikan ukuran pada bentuk poros yang mempunyai bentuk bujur
sangkar dapat diberikan seperti Gambar 76. Sebagai tanda bidang rata diberi
garis diagonal menggunakan garis tipis.
Gambar 76 Ukuran Bagian Poros yang Berbentuk Bujur Sangkar
Judul Modul: Membaca Gambar Teknik ……….
Buku Informasi - Versi 2018 Halaman: 20 dari 91
