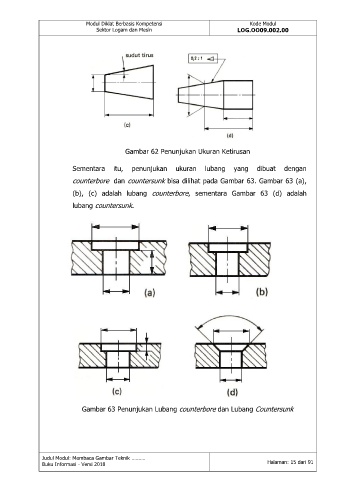

Gambar 62 Penunjukan Ukuran Ketirusan
Sementara itu, penunjukan ukuran lubang yang dibuat dengan
counterbore dan countersunk bisa dilihat pada Gambar 63. Gambar 63 (a),
(b), (c) adalah lubang counterbore, sementara Gambar 63 (d) adalah
lubang countersunk .
Gambar 63 Penunjukan Lubang counterbore dan Lubang Countersunk
