Modul Diklat Berbasis Kompetensi Kode Modul
Sektor Logam dan Mesin LOG.OO09.002.00

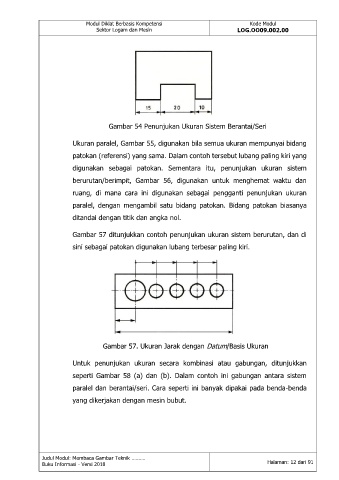

Gambar 54 Penunjukan Ukuran Sistem Berantai/Seri
Ukuran paralel, Gambar 55, digunakan bila semua ukuran mempunyai bidang
patokan (referensi) yang sama. Dalam contoh tersebut lubang paling kiri yang
digunakan sebagai patokan. Sementara itu, penunjukan ukuran sistem
berurutan/berimpit, Gambar 56, digunakan untuk menghemat waktu dan
ruang, di mana cara ini digunakan sebagai pengganti penunjukan ukuran
paralel, dengan mengambil satu bidang patokan. Bidang patokan biasanya
ditandai dengan titik dan angka nol.
Gambar 57 ditunjukkan contoh penunjukan ukuran sistem berurutan, dan di
sini sebagai patokan digunakan lubang terbesar paling kiri.
Gambar 57. Ukuran Jarak dengan Datum/Basis Ukuran
Untuk penunjukan ukuran secara kombinasi atau gabungan, ditunjukkan
seperti Gambar 58 (a) dan (b). Dalam contoh ini gabungan antara sistem
paralel dan berantai/seri. Cara seperti ini banyak dipakai pada benda-benda
yang dikerjakan dengan mesin bubut.
