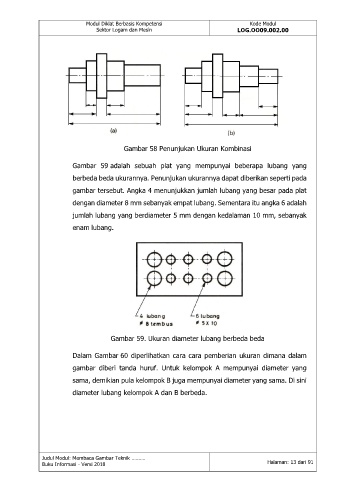

Gambar 58 Penunjukan Ukuran Kombinasi
Gambar 59 adalah sebuah plat yang mempunyai beberapa lubang yang
berbeda beda ukurannya. Penunjukan ukurannya dapat diberikan seperti pada
gambar tersebut. Angka 4 menunjukkan jumlah lubang yang besar pada plat
dengan diameter 8 mm sebanyak empat lubang. Sementara itu angka 6 adalah
jumlah lubang yang berdiameter 5 mm dengan kedalaman 10 mm, sebanyak
enam lubang.
Gambar 59. Ukuran diameter lubang berbeda beda
Dalam Gambar 60 diperlihatkan cara cara pemberian ukuran dimana dalam
gambar diberi tanda huruf. Untuk kelompok A mempunyai diameter yang
sama, demikian pula kelompok B juga mempunyai diameter yang sama. Di sini
diameter lubang kelompok A dan B berbeda.
