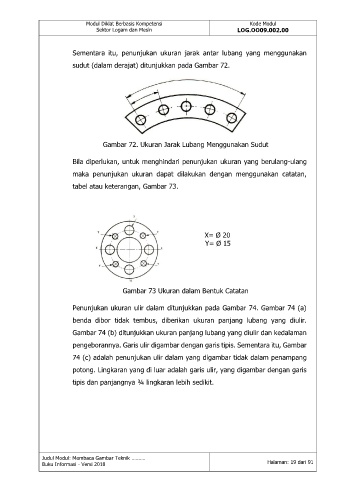

Sementara itu, penunjukan ukuran jarak antar lubang yang menggunakan
sudut (dalam derajat) ditunjukkan pada Gambar 72.

Gambar 72. Ukuran Jarak Lubang Menggunakan Sudut

Bila diperlukan, untuk menghindari penunjukan ukuran yang berulang-ulang
maka penunjukan ukuran dapat dilakukan dengan menggunakan catatan,

tabel atau keterangan, Gambar 73.

X= Ø 20
Y= Ø 15

Gambar 73 Ukuran dalam Bentuk Catatan

Penunjukan ukuran ulir dalam ditunjukkan pada Gambar 74. Gambar 74 (a)

benda dibor tidak tembus, diberikan ukuran panjang lubang yang diulir.
Gambar 74 (b) ditunjukkan ukuran panjang lubang yang diulir dan kedalaman

pengeborannya. Garis ulir digambar dengan garis tipis. Sementara itu, Gambar
74 (c) adalah penunjukan ulir dalam yang digambar tidak dalam penampang

potong. Lingkaran yang di luar adalah garis ulir, yang digambar dengan garis
tipis dan panjangnya ¾ lingkaran lebih sedikit.
