Gambar 4.22

Proyeksi piktorial adalah cara menampilkan gambar benda yang mendekati
bentuk dan ukuran sebenarnya secara tiga dimensi, dengan pandangan

tunggal. gambar piktorial disebut juga gambar ilustrasi, tetapi tidak semua
gambar ilustrasi termasuk gambar piktorial.

Dari contoh di bawah ini dapat dibedakan gambar ilustrasi teknik jenis piktorial

dan yang bukan piktorial.

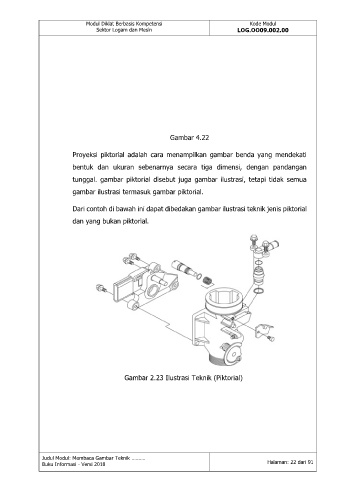

Gambar 2.23 Ilustrasi Teknik (Piktorial)
