g. Proyeksi Kuadran I (Eropa)

Perbedaan proyeksi piktorial dan ortogonal adalah, pada proyeksi
piktorial gambar ditampilkan dalam bentuk 3 dimensi dengan pandangan

tunggal. Sementara pada gambar ortogonal gambar ditampilkan dalam
dua dimensi tapi dengan beberapa pandangan. Pada proyeksi ortogonal

garis-garis proyeksi sejajar satu sama lain dan tegak lurus terhadap
bidang proyeksi. gambar proyeksi ortogonal dapat memberikan informasi

yang lengkap tentang bentuk dan ukuran gambar dalam beberapa
pandangan (atas, bawah, kiri, kanan, depan dan belakang).

Pada proyeksi ortogonal kuadran I, benda diletakkan pada kuadran I

diproyeksikan pada bidang-bidang pandangan A, B, dan C. Pandangan A
diproyeksikan pada bidang belakang,maka akan menghasilkan

pandangan depan. Pandangan B diproyeksikan pada bidang bawah maka
akan menghasilkan pandangan atas. Dan apabila pandangan C

diproyeksikan samping kiri maka akan menghasilkan pandangan samping
kanan (gambar 2.80).

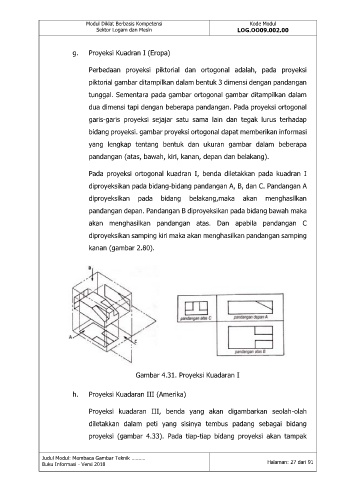

Gambar 4.31. Proyeksi Kuadaran I

h. Proyeksi Kuadaran III (Amerika)

Proyeksi kuadaran III, benda yang akan digambarkan seolah-olah
diletakkan dalam peti yang sisinya tembus padang sebagai bidang

proyeksi (gambar 4.33). Pada tiap-tiap bidang proyeksi akan tampak
