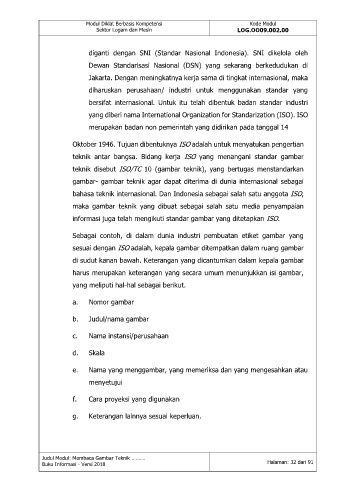

diganti dengan SNI (Standar Nasional Indonesia). SNI dikelola oleh
Dewan Standarisasi Nasional (DSN) yang sekarang berkedudukan di
Jakarta. Dengan meningkatnya kerja sama di tingkat internasional, maka
diharuskan perusahaan/ industri untuk menggunakan standar yang
bersifat internasional. Untuk itu telah dibentuk badan standar industri
yang diberi nama International Organization for Standarization (ISO). ISO
merupakan badan non pemerintah yang didirikan pada tanggal 14
Oktober 1946. Tujuan dibentuknya ISO adalah untuk menyatukan pengertian
teknik antar bangsa. Bidang kerja ISO yang menangani standar gambar
teknik disebut ISO/TC 10 (gambar teknik), yang bertugas menstandarkan
gambar- gambar teknik agar dapat diterima di dunia internasional sebagai
bahasa teknik internasional. Dan Indonesia sebagai salah satu anggota ISO,
maka gambar teknik yang dibuat sebagai salah satu media penyampaian
informasi juga telah mengikuti standar gambar yang ditetapkan ISO .
Sebagai contoh, di dalam dunia industri pembuatan etiket gambar yang
sesuai dengan ISO adalah, kepala gambar ditempatkan dalam ruang gambar
di sudut kanan bawah. Keterangan yang dicantumkan dalam kepala gambar
harus merupakan keterangan yang secara umum menunjukkan isi gambar,
yang meliputi hal-hal sebagai berikut.
a. Nomor gambar
b. Judul/nama gambar
c. Nama instansi/perusahaan
d. Skala
e. Nama yang menggambar, yang memeriksa dan yang mengesahkan atau
menyetujui
f. Cara proyeksi yang digunakan
Keterangan lainnya sesuai keperluan.
