Keterangan

- Diameter ulir luar pada gambar pandangan atas maupun pandangan
depan digambarkan dengan garis tebal/ garis gambar.

- Diameter teras ulir bila digambar papa gambar pandangan atas

digambarkan dengan garis tipis dan dihilangkan seperempat bagiannya.

- Diameter teras ulir bila digambar pada pandangan depan digambarkan
dngan garis tipis.

- Batas dari ulir pada gambar pandangan depan digambarkan dengan

garis tebal.

- Ulir tidak sempurna pada gambar pandangan depan digambarkan
dengan garis tipis dan membentuk sudut 15 atau 30
o
o

- Untuk ulir bagian dalam, cara penyajiannya pada gambar teknik seperti

gambar di bawah ini:

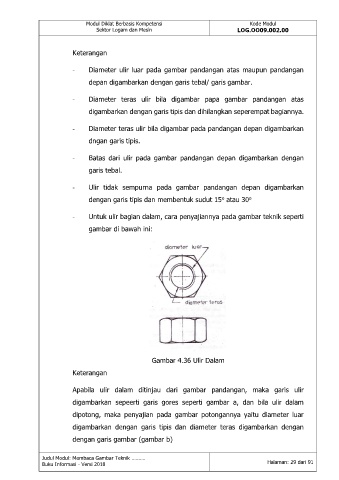

Gambar 4.36 Ulir Dalam
Keterangan

Apabila ulir dalam ditinjau dari gambar pandangan, maka garis ulir

digambarkan sepeerti garis gores seperti gambar a, dan bila ulir dalam
dipotong, maka penyajian pada gambar potongannya yaitu diameter luar

digambarkan dengan garis tipis dan diameter teras digambarkan dengan

dengan garis gambar (gambar b)
