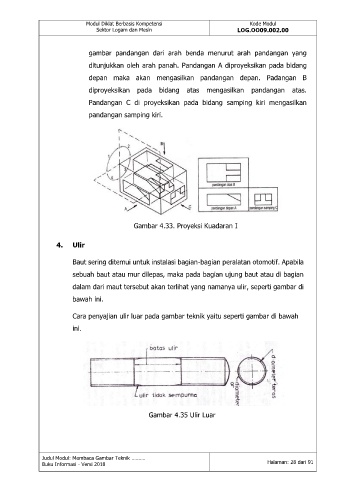

gambar pandangan dari arah benda menurut arah pandangan yang
ditunjukkan oleh arah panah. Pandangan A diproyeksikan pada bidang

depan maka akan mengasilkan pandangan depan. Padangan B
diproyeksikan pada bidang atas mengasilkan pandangan atas.

Pandangan C di proyeksikan pada bidang samping kiri mengasilkan
pandangan samping kiri.

Gambar 4.33. Proyeksi Kuadaran I

4. Ulir

Baut sering ditemui untuk instalasi bagian-bagian peralatan otomotif. Apabila
sebuah baut atau mur dilepas, maka pada bagian ujung baut atau di bagian

dalam dari maut tersebut akan terlihat yang namanya ulir, seperti gambar di
bawah ini.

Cara penyajian ulir luar pada gambar teknik yaitu seperti gambar di bawah

ini.

Gambar 4.35 Ulir Luar
