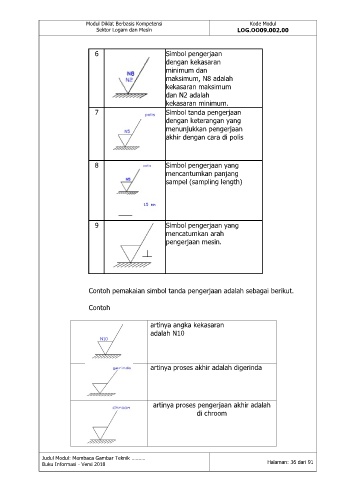

6 Simbol pengerjaan
dengan kekasaran
minimum dan
maksimum, N8 adalah
kekasaran maksimum
dan N2 adalah
kekasaran minimum.
7 Simbol tanda pengerjaan
dengan keterangan yang
menunjukkan pengerjaan
akhir dengan cara di polis
8 Simbol pengerjaan yang
mencantumkan panjang
sampel (sampling length)
9 Simbol pengerjaan yang
mencatumkan arah
pengerjaan mesin.
Contoh pemakaian simbol tanda pengerjaan adalah sebagai berikut.
Contoh
artinya angka kekasaran
adalah N10
artinya proses akhir adalah digerinda
artinya proses pengerjaan akhir adalah
di chroom
