b. Simbol Tanda Pengerjaan

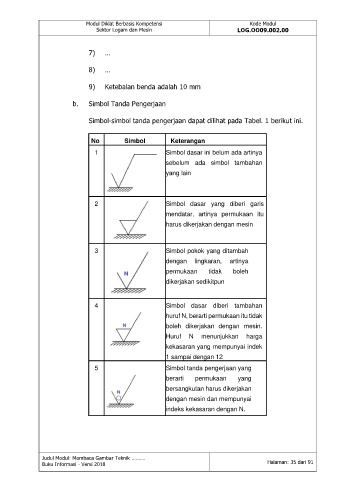

Simbol-simbol tanda pengerjaan dapat dilihat pada Tabel. 1 berikut ini.
No Simbol Keterangan
1 Simbol dasar ini belum ada artinya
sebelum ada simbol tambahan
yang lain
2 Simbol dasar yang diberi garis
mendatar, artinya permukaan itu
harus dikerjakan dengan mesin
3 Simbol pokok yang ditambah
dengan lingkaran, artinya
permukaan tidak boleh
dikerjakan sedikitpun
4 Simbol dasar diberi tambahan
huruf N, berarti permukaan itu tidak
boleh dikerjakan dengan mesin.
Huruf N menunjukkan harga
kekasaran yang mempunyai indek
1 sampai dengan 12
5 Simbol tanda pengerjaan yang
berarti permukaan yang
bersangkutan harus dikerjakan
dengan mesin dan mempunyai
indeks kekasaran dengan N.
