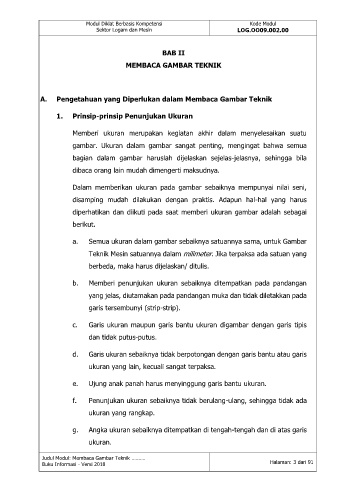

BAB II
MEMBACA GAMBAR TEKNIK
A. Pengetahuan yang Diperlukan dalam Membaca Gambar Teknik
1. Prinsip-prinsip Penunjukan Ukuran
Memberi ukuran merupakan kegiatan akhir dalam menyelesaikan suatu
gambar. Ukuran dalam gambar sangat penting, mengingat bahwa semua
bagian dalam gambar haruslah dijelaskan sejelas-jelasnya, sehingga bila
dibaca orang lain mudah dimengerti maksudnya.
Dalam memberikan ukuran pada gambar sebaiknya mempunyai nilai seni,
disamping mudah dilakukan dengan praktis. Adapun hal-hal yang harus
diperhatikan dan diikuti pada saat memberi ukuran gambar adalah sebagai
berikut.
a. Semua ukuran dalam gambar sebaiknya satuannya sama, untuk Gambar
Teknik Mesin satuannya dalam milimeter. Jika terpaksa ada satuan yang
berbeda, maka harus dijelaskan/ ditulis.
b. Memberi penunjukan ukuran sebaiknya ditempatkan pada pandangan
yang jelas, diutamakan pada pandangan muka dan tidak diletakkan pada
garis tersembunyi (strip-strip).
Garis ukuran maupun garis bantu ukuran digambar dengan garis tipis
c.
dan tidak putus-putus.
d. Garis ukuran sebaiknya tidak berpotongan dengan garis bantu atau garis
ukuran yang lain, kecuali sangat terpaksa.
e. Ujung anak panah harus menyinggung garis bantu ukuran.
f. Penunjukan ukuran sebaiknya tidak berulang-ulang, sehingga tidak ada
ukuran yang rangkap.
g. Angka ukuran sebaiknya ditempatkan di tengah-tengah dan di atas garis
ukuran.
