P. 88

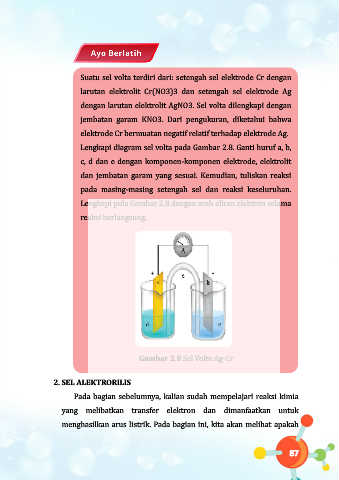

Suatu sel volta terdiri dari: setengah sel elektrode Cr dengan
larutan elektrolit Cr(NO3)3 dan setengah sel elektrode Ag
dengan larutan elektrolit AgNO3. Sel volta dilengkapi dengan
jembatan garam KNO3. Dari pengukuran, diketahui bahwa
elektrode Cr bermuatan negatif relatif terhadap elektrode Ag.
Lengkapi diagram sel volta pada Gambar 2.8. Ganti huruf a, b,
c, d dan e dengan komponen-komponen elektrode, elektrolit
dan jembatan garam yang sesuai. Kemudian, tuliskan reaksi
pada masing-masing setengah sel dan reaksi keseluruhan.
Lengkapi pula Gambar 2.8 dengan arah aliran elektron selama
reaksi berlangsung.
Gambar 2.8 Sel Volta Ag-Cr
2. SEL ALEKTRORILIS
Pada bagian sebelumnya, kalian sudah mempelajari reaksi kimia
yang melibatkan transfer elektron dan dimanfaatkan untuk
menghasilkan arus listrik. Pada bagian ini, kita akan melihat apakah
