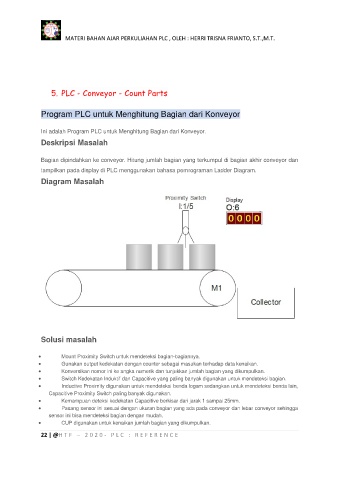

5. PLC - Conveyor - Count Parts

Program PLC untuk Menghitung Bagian dari Konveyor

Ini adalah Program PLC untuk Menghitung Bagian dari Konveyor.
Deskripsi Masalah

Bagian dipindahkan ke conveyor. Hitung jumlah bagian yang terkumpul di bagian akhir conveyor dan

tampilkan pada display di PLC menggunakan bahasa pemrograman Ladder Diagram.
Diagram Masalah

Solusi masalah

 Mount Proximity Switch untuk mendeteksi bagian-bagiannya.
 Gunakan output kedekatan dengan counter sebagai masukan terhadap data kenaikan.
 Konversikan nomor ini ke angka numerik dan tunjukkan jumlah bagian yang dikumpulkan.
 Switch Kedekatan Induktif dan Capacitive yang paling banyak digunakan untuk mendeteksi bagian.
 Inductive Proximity digunakan untuk mendeteksi benda logam sedangkan untuk mendeteksi benda lain,
Capacitive Proximity Switch paling banyak digunakan.
 Kemampuan deteksi kedekatan Capacitive berkisar dari jarak 1 sampai 25mm.
 Pasang sensor ini sesuai dengan ukuran bagian yang ada pada conveyor dan lebar conveyor sehingga
sensor ini bisa mendeteksi bagian dengan mudah.
 CUP digunakan untuk kenaikan jumlah bagian yang dikumpulkan.
