MATERI BAHAN AJAR PERKULIAHAN PLC , OLEH : HERRI TRISNA FRIANTO, S.T.,M.T.

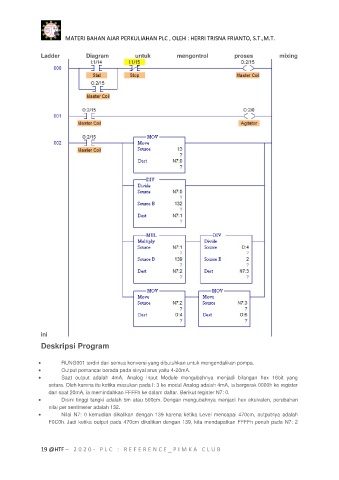

Ladder Diagram untuk mengontrol proses mixing

ini
Deskripsi Program

 RUNG001 terdiri dari semua konversi yang dibutuhkan untuk mengendalikan pompa.
 Output pemancar berada pada sinyal arus yaitu 4-20mA.
 Saat output adalah 4mA, Analog Input Module mengubahnya menjadi bilangan hex 16bit yang
setara. Oleh karena itu ketika masukan pada I: 3 ke modul Analog adalah 4mA, ia bergerak 0000h ke register
dan saat 20mA, ia memindahkan FFFFh ke dalam daftar. Berikut register N7: 0.
 Disini tinggi tangki adalah 5m atau 500cm. Dengan mengubahnya menjadi hex ekuivalen, perubahan
nilai per sentimeter adalah 132.
 Nilai N7: 0 kemudian dikalikan dengan 139 karena ketika Level mencapai 470cm, outputnya adalah
F0C0h. Jadi ketika output pada 470cm dikalikan dengan 139, kita mendapatkan FFFFh penuh pada N7: 2
