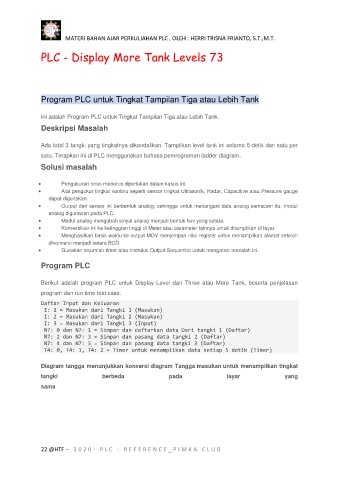

PLC - Display More Tank Levels 73

Program PLC untuk Tingkat Tampilan Tiga atau Lebih Tank

Ini adalah Program PLC untuk Tingkat Tampilan Tiga atau Lebih Tank.
Deskripsi Masalah

Ada total 3 tangki yang tingkatnya dikendalikan. Tampilkan level tank ini selama 5 detik dari satu per
satu. Terapkan ini di PLC menggunakan bahasa pemrograman ladder diagram.

Solusi masalah

 Pengukuran terus menerus diperlukan dalam kasus ini.
 Alat pengukur tingkat kontinu seperti sensor tingkat Ultrasonik, Radar, Capacitive atau Pressure gauge
dapat digunakan.
 Output dari sensor ini berbentuk analog, sehingga untuk menangani data analog semacam itu, modul
analog digunakan pada PLC.
 Modul analog mengubah sinyal analog menjadi bentuk hex yang setara.
 Konversikan ini ke ketinggian tinggi di Meter atau parameter lainnya untuk ditampilkan di layar.
 Menghasilkan basis waktu ke output MOV menyimpan nilai register untuk menampilkan alamat setelah
dikonversi menjadi setara BCD.
 Gunakan sejumlah timer atau instruksi Output Sequential untuk mengatasi masalah ini.

Program PLC

Berikut adalah program PLC untuk Display Level dari Three atau More Tank, beserta penjelasan

program dan run time test case.
Daftar Input dan Keluaran
I: 1 = Masukan dari Tangki 1 (Masukan)
I: 2 = Masukan dari Tangki 2 (Masukan)
I: 3 = Masukan dari Tangki 3 (Input)
N7: 0 dan N7: 1 = Simpan dan daftarkan data Dari tangki 1 (Daftar)
N7: 2 dan N7: 3 = Simpan dan pasang data tangki 2 (Daftar)
N7: 4 dan N7: 5 = Simpan dan pasang data tangki 3 (Daftar)
T4: 0, T4: 1, T4: 2 = Timer untuk menampilkan data setiap 5 detik (Timer)

Diagram tangga menunjukkan konversi diagram Tangga masukan untuk menampilkan tingkat
tangki berbeda pada layar yang
sama
