MATERI BAHAN AJAR PERKULIAHAN PLC , OLEH : HERRI TRISNA FRIANTO, S.T.,M.T.

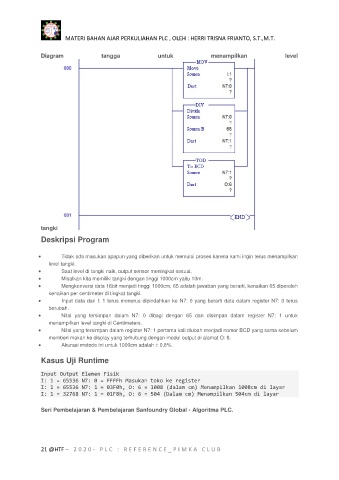

Diagram tangga untuk menampilkan level

tangki

Deskripsi Program

 Tidak ada masukan apapun yang diberikan untuk memulai proses karena kami ingin terus menampilkan
level tangki.
 Saat level di tangki naik, output sensor meningkat sesuai.
 Misalkan kita memiliki tangki dengan tinggi 1000cm yaitu 10m.
 Mengkonversi data 16bit menjadi tinggi 1000cm, 65 adalah jawaban yang berarti, kenaikan 65 diperoleh
kenaikan per centimeter di tingkat tangki.
 Input data dari I: 1 terus menerus dipindahkan ke N7: 0 yang berarti data dalam register N7: 0 terus
berubah.
 Nilai yang tersimpan dalam N7: 0 dibagi dengan 65 dan disimpan dalam register N7: 1 untuk
menampilkan level tangki di Centimeters.
 Nilai yang tersimpan dalam register N7: 1 pertama kali diubah menjadi nomor BCD yang sama sebelum
memberi makan ke display yang terhubung dengan modul output di alamat O: 6.
 Akurasi metode ini untuk 1000cm adalah ± 0,8%.

Kasus Uji Runtime

Input Output Elemen Fisik
I: 1 = 65536 N7: 0 = FFFFh Masukan toko ke register
I: 1 = 65536 N7: 1 = 03F0h, O: 6 = 1008 (dalam cm) Menampilkan 1008cm di layar
I: 1 = 32768 N7: 1 = 01F8h, O: 6 = 504 (Dalam cm) Menampilkan 504cm di layar

Seri Pembelajaran & Pembelajaran Sanfoundry Global - Algoritma PLC.
