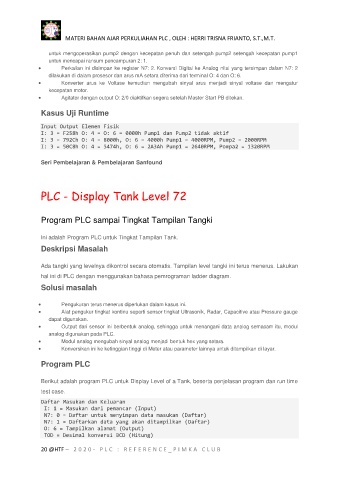

MATERI BAHAN AJAR PERKULIAHAN PLC , OLEH : HERRI TRISNA FRIANTO, S.T.,M.T.

untuk mengoperasikan pump2 dengan kecepatan penuh dan setengah pump2 setengah kecepatan pump1
untuk mencapai ransum pencampuran 2: 1.
 Perkalian ini disimpan ke register N7: 2. Konversi Digital ke Analog nilai yang tersimpan dalam N7: 2
dilakukan di dalam prosesor dan arus mA setara diterima dari terminal O: 4 dan O: 6.
 Konverter arus ke Voltase kemudian mengubah sinyal arus menjadi sinyal voltase dan mengatur
kecepatan motor.
 Agitator dengan output O: 2/0 diaktifkan segera setelah Master Start PB ditekan.

Kasus Uji Runtime

Input Output Elemen Fisik
I: 3 = F258h O: 4 = O: 6 = 0000h Pump1 dan Pump2 tidak aktif
I: 3 = 792Ch O: 4 = 8000h, O: 6 = 4000h Pump1 = 4000RPM, Pump2 = 2000RPM
I: 3 = 50C8h O: 4 = 5474h, O: 6 = 2A3Ah Pump1 = 2640RPM, Pompa2 = 1320RPM

Seri Pembelajaran & Pembelajaran Sanfound

PLC - Display Tank Level 72

Program PLC sampai Tingkat Tampilan Tangki

Ini adalah Program PLC untuk Tingkat Tampilan Tank.

Deskripsi Masalah

Ada tangki yang levelnya dikontrol secara otomatis. Tampilan level tangki ini terus menerus. Lakukan
hal ini di PLC dengan menggunakan bahasa pemrograman ladder diagram.
Solusi masalah

 Pengukuran terus menerus diperlukan dalam kasus ini.
 Alat pengukur tingkat kontinu seperti sensor tingkat Ultrasonik, Radar, Capacitive atau Pressure gauge
dapat digunakan.
 Output dari sensor ini berbentuk analog, sehingga untuk menangani data analog semacam itu, modul
analog digunakan pada PLC.
 Modul analog mengubah sinyal analog menjadi bentuk hex yang setara.
 Konversikan ini ke ketinggian tinggi di Meter atau parameter lainnya untuk ditampilkan di layar.

Program PLC

Berikut adalah program PLC untuk Display Level of a Tank, beserta penjelasan program dan run time
test case.

Daftar Masukan dan Keluaran
I: 1 = Masukan dari pemancar (Input)
N7: 0 = Daftar untuk menyimpan data masukan (Daftar)
N7: 1 = Daftarkan data yang akan ditampilkan (Daftar)
O: 6 = Tampilkan alamat (Output)
TOD = Desimal konversi BCD (Hitung)
