MATERI BAHAN AJAR PERKULIAHAN PLC , OLEH : HERRI TRISNA FRIANTO, S.T.,M.T.

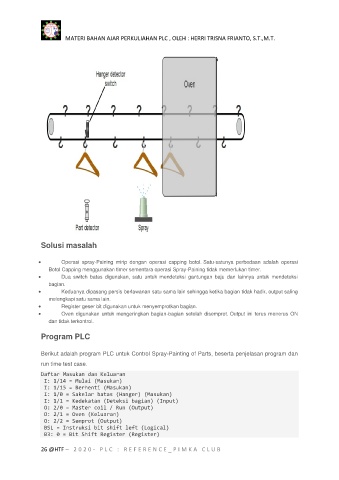

Solusi masalah

 Operasi spray-Paining mirip dengan operasi capping botol. Satu-satunya perbedaan adalah operasi
Botol Capping menggunakan timer sementara operasi Spray-Paining tidak memerlukan timer.
 Dua switch batas digunakan, satu untuk mendeteksi gantungan baju dan lainnya untuk mendeteksi
bagian.
 Keduanya dipasang persis berlawanan satu sama lain sehingga ketika bagian tidak hadir, output saling
melengkapi satu sama lain.
 Register geser bit digunakan untuk menyemprotkan bagian.
 Oven digunakan untuk mengeringkan bagian-bagian setelah disemprot. Output ini terus menerus ON
dan tidak terkontrol.

Program PLC

Berikut adalah program PLC untuk Control Spray-Painting of Parts, beserta penjelasan program dan
run time test case.

Daftar Masukan dan Keluaran
I: 1/14 = Mulai (Masukan)
I: 1/15 = Berhenti (Masukan)
I: 1/0 = Sakelar batas (Hanger) (Masukan)
I: 1/1 = Kedekatan (Deteksi bagian) (Input)
O: 2/0 = Master coil / Run (Output)
O: 2/1 = Oven (Keluaran)
O: 2/2 = Semprot (Output)
BSL = Instruksi bit shift left (Logical)
B3: 0 = Bit Shift Register (Register)
