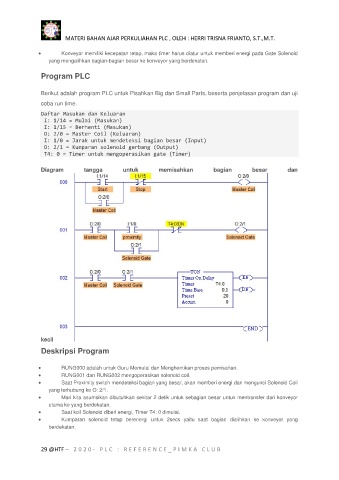

MATERI BAHAN AJAR PERKULIAHAN PLC , OLEH : HERRI TRISNA FRIANTO, S.T.,M.T.

 Konveyor memiliki kecepatan tetap, maka timer harus diatur untuk memberi energi pada Gate Solenoid
yang mengalihkan bagian-bagian besar ke konveyor yang berdekatan.

Program PLC

Berikut adalah program PLC untuk Pisahkan Big dan Small Parts, beserta penjelasan program dan uji
coba run time.
Daftar Masukan dan Keluaran
I: 1/14 = Mulai (Masukan)
I: 1/15 = Berhenti (Masukan)
O: 2/0 = Master Coil (Keluaran)
I: 1/0 = Jarak untuk mendeteksi bagian besar (Input)
O: 2/1 = Kumparan solenoid gerbang (Output)
T4: 0 = Timer untuk mengoperasikan gate (Timer)

Diagram tangga untuk memisahkan bagian besar dan

kecil
Deskripsi Program

 RUNG000 adalah untuk Guru Memulai dan Menghentikan proses pemisahan.
 RUNG001 dan RUNG002 mengoperasikan solenoid coil.
 Saat Proximity switch mendeteksi bagian yang besar, akan memberi energi dan mengunci Solenoid Coil
yang terhubung ke O: 2/1.
 Mari kita asumsikan dibutuhkan sekitar 2 detik untuk sebagian besar untuk mentransfer dari konveyor
utama ke yang berdekatan.
 Saat koil Solenoid diberi energi, Timer T4: 0 dimulai.
 Kumparan solenoid tetap berenergi untuk 2secs yaitu saat bagian dialihkan ke konveyor yang
berdekatan.

29 @HTF – 2 0 2 0 - P L C : R E F E R E N C E _ P I M K A C L U B
