MATERI BAHAN AJAR PERKULIAHAN PLC , OLEH : HERRI TRISNA FRIANTO, S.T.,M.T.

                O: 4/0 = Screwing Motor coil (Output)
                O: 4/1 = Posisi bawah (Output)
                O: 4/2 = Posisi atas (Output)
                O: 4/3 = Posisi barat (Output)
                O: 4/4 = Posisi Timur (Keluaran)
                O: 4/5 = Posisi Selatan (Keluaran)
                O: 4/6 = Posisi Utara (Keluaran)
                N7: 0 = Daftar berkas (Daftar)
                N7: 1 sampai N7: 13 = Urutan register penyimpanan (Register )
                R6: 0 = Daftar Kontrol (Daftar)

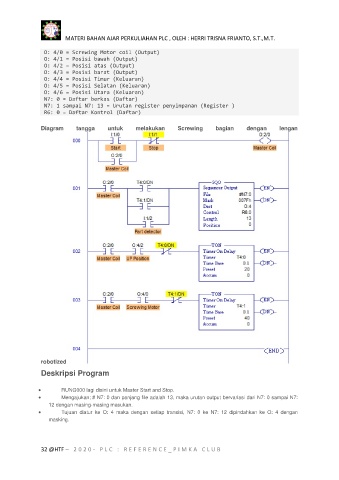

               Diagram      tangga     untuk     melakukan     Screwing      bagian     dengan     lengan


















































               robotized
               Deskripsi Program


                      RUNG000 lagi disini untuk Master Start and Stop.
                      Mengajukan; # N7: 0 dan panjang file adalah 13, maka urutan output bervariasi dari N7: 0 sampai N7:
                  12 dengan masing-masing masukan.
                      Tujuan  diatur  ke  O:  4  maka  dengan  setiap  transisi,  N7:  0  ke  N7:  12  dipindahkan  ke  O:  4  dengan
                  masking.
