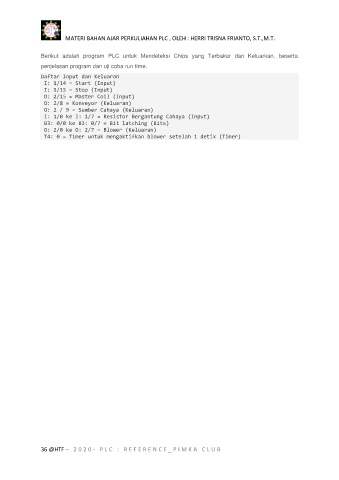

MATERI BAHAN AJAR PERKULIAHAN PLC , OLEH : HERRI TRISNA FRIANTO, S.T.,M.T.
Berikut adalah program PLC untuk Mendeteksi Chips yang Terbakar dan Keluarkan, beserta
penjelasan program dan uji coba run time.
Daftar Input dan Keluaran
I: 1/14 = Start (Input)
I: 1/15 = Stop (Input)
O: 2/15 = Master Coil (Input)
O: 2/8 = Konveyor (Keluaran)
O: 2 / 9 = Sumber Cahaya (Keluaran)
I: 1/0 ke I: 1/7 = Resistor Bergantung Cahaya (Input)
B3: 0/0 ke B3: 0/7 = Bit latching (Bits)
O: 2/0 ke O: 2/7 = Blower (Keluaran)
T4: 0 = Timer untuk mengaktifkan blower setelah 1 detik (Timer)
