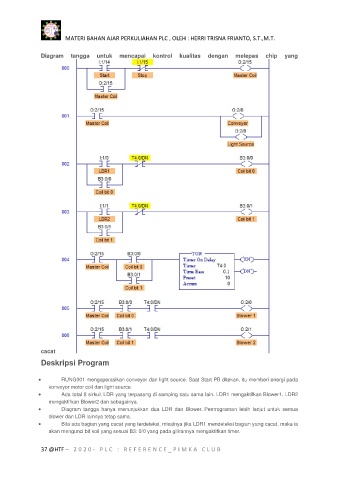

               Diagram  tangga  untuk  mencapai  kontrol  kualitas  dengan  melepas  chip            yang






























































               cacat

               Deskripsi Program

                      RUNG001 mengoperasikan conveyor dan light source. Saat Start PB ditekan, itu memberi energi pada
                  konveyor motor coil dan light source.
                      Ada total 8 sirkuit LDR yang terpasang di samping satu sama lain. LDR1 mengaktifkan Blower1, LDR2
                  mengaktifkan Blower2 dan sebagainya.
                      Diagram  tangga  hanya  menunjukkan  dua  LDR  dan  Blower. Pemrograman  lebih  lanjut  untuk  semua
                  blower dan LDR lainnya tetap sama.
                      Bila ada bagian yang cacat yang terdeteksi, misalnya jika LDR1 mendeteksi bagian yang cacat, maka ia
                  akan mengunci bit koil yang sesuai B3: 0/0 yang pada gilirannya mengaktifkan timer.
