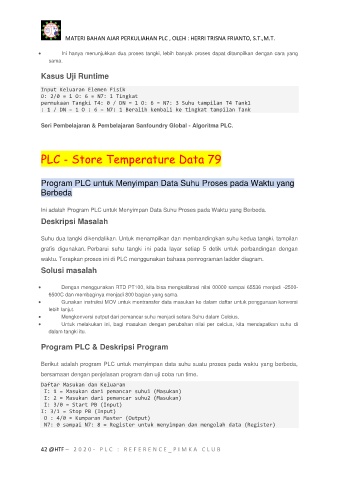

 Ini hanya menunjukkan dua proses tangki, lebih banyak proses dapat ditampilkan dengan cara yang
sama.

Kasus Uji Runtime

Input Keluaran Elemen Fisik
O: 2/0 = 1 O: 6 = N7: 1 Tingkat
permukaan Tangki T4: 0 / DN = 1 O: 6 = N7: 3 Suhu tampilan T4 Tank1
: 1 / DN = 1 O : 6 = N7: 1 Beralih kembali ke tingkat tampilan Tank

Seri Pembelajaran & Pembelajaran Sanfoundry Global - Algoritma PLC.

PLC - Store Temperature Data 79

Program PLC untuk Menyimpan Data Suhu Proses pada Waktu yang
Berbeda

Ini adalah Program PLC untuk Menyimpan Data Suhu Proses pada Waktu yang Berbeda.

Deskripsi Masalah

Suhu dua tangki dikendalikan. Untuk menampilkan dan membandingkan suhu kedua tangki, tampilan
grafis digunakan. Perbarui suhu tangki ini pada layar setiap 5 detik untuk perbandingan dengan
waktu. Terapkan proses ini di PLC menggunakan bahasa pemrograman ladder diagram.
Solusi masalah

 Dengan menggunakan RTD PT100, kita bisa mengkalibrasi nilai 00000 sampai 65536 menjadi -2500-
6500C dan membaginya menjadi 800 bagian yang sama.
 Gunakan instruksi MOV untuk mentransfer data masukan ke dalam daftar untuk penggunaan konversi
lebih lanjut.
 Mengkonversi output dari pemancar suhu menjadi setara Suhu dalam Celcius.
 Untuk melakukan ini, bagi masukan dengan perubahan nilai per celcius, kita mendapatkan suhu di
dalam tangki itu.

Program PLC & Deskripsi Program

Berikut adalah program PLC untuk menyimpan data suhu suatu proses pada waktu yang berbeda,
bersamaan dengan penjelasan program dan uji coba run time.

Daftar Masukan dan Keluaran
I: 1 = Masukan dari pemancar suhu1 (Masukan)
I: 2 = Masukan dari pemancar suhu2 (Masukan)
I: 3/0 = Start PB (Input)
I: 3/1 = Stop PB (Input)
O : 4/0 = Kumparan Master (Output)
N7: 0 sampai N7: 8 = Register untuk menyimpan dan mengolah data (Register)
