MATERI BAHAN AJAR PERKULIAHAN PLC , OLEH : HERRI TRISNA FRIANTO, S.T.,M.T.

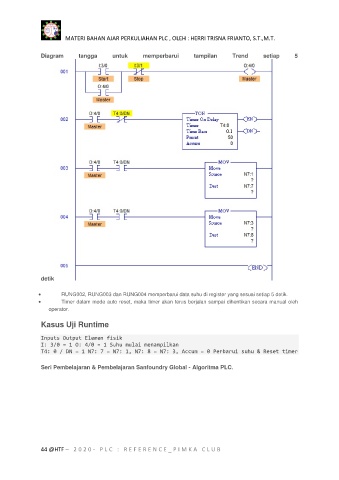

               Diagram       tangga     untuk      memperbarui       tampilan      Trend     setiap      5














































               detik


                      RUNG002, RUNG003 dan RUNG004 memperbarui data suhu di register yang sesuai setiap 5 detik.
                      Timer dalam mode auto reset, maka timer akan terus berjalan sampai dihentikan secara manual oleh
                  operator.

               Kasus Uji Runtime


               Inputs Output Elemen fisik
               I: 3/0 = 1 O: 4/0 = 1 Suhu mulai menampilkan
               T4: 0 / DN = 1 N7: 7 = N7: 1, N7: 8 = N7: 3, Accum = 0 Perbarui suhu & Reset timer


               Seri Pembelajaran & Pembelajaran Sanfoundry Global - Algoritma PLC.
