MATERI BAHAN AJAR PERKULIAHAN PLC , OLEH : HERRI TRISNA FRIANTO, S.T.,M.T.

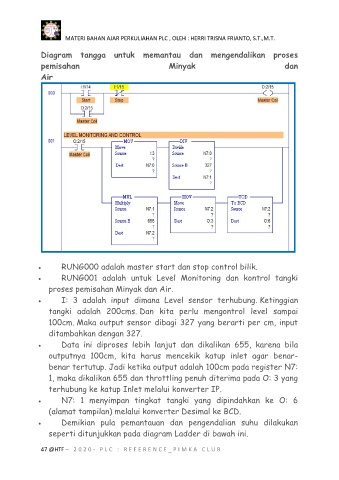

Diagram tangga untuk memantau dan mengendalikan proses
pemisahan Minyak dan

Air

 RUNG000 adalah master start dan stop control bilik.
 RUNG001 adalah untuk Level Monitoring dan kontrol tangki
proses pemisahan Minyak dan Air.

 I: 3 adalah input dimana Level sensor terhubung. Ketinggian
tangki adalah 200cms. Dan kita perlu mengontrol level sampai
100cm. Maka output sensor dibagi 327 yang berarti per cm, input

ditambahkan dengan 327.

 Data ini diproses lebih lanjut dan dikalikan 655, karena bila
outputnya 100cm, kita harus mencekik katup inlet agar benar-
benar tertutup. Jadi ketika output adalah 100cm pada register N7:

1, maka dikalikan 655 dan throttling penuh diterima pada O: 3 yang
terhubung ke katup Inlet melalui konverter IP.

 N7: 1 menyimpan tingkat tangki yang dipindahkan ke O: 6
(alamat tampilan) melalui konverter Desimal ke BCD.

 Demikian pula pemantauan dan pengendalian suhu dilakukan
seperti ditunjukkan pada diagram Ladder di bawah ini.
