MATERI BAHAN AJAR PERKULIAHAN PLC , OLEH : HERRI TRISNA FRIANTO, S.T.,M.T.

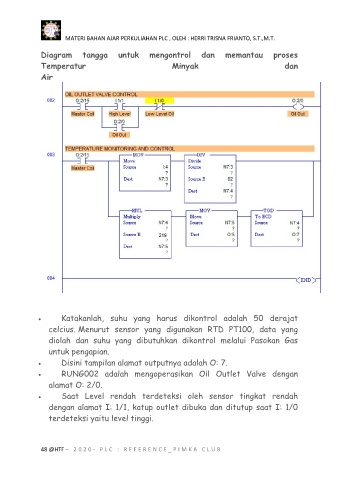

               Diagram  tangga  untuk  mengontrol  dan  memantau  proses
               Temperatur                                    Minyak                                  dan

               Air


















































                      Katakanlah,  suhu  yang  harus  dikontrol  adalah  50  derajat
                  celcius. Menurut  sensor  yang  digunakan  RTD  PT100,  data  yang
                  diolah  dan  suhu  yang  dibutuhkan  dikontrol  melalui  Pasokan  Gas

                  untuk pengapian.

                      Disini tampilan alamat outputnya adalah O: 7.
                      RUNG002  adalah  mengoperasikan  Oil  Outlet  Valve  dengan
                  alamat O: 2/0.

                      Saat  Level  rendah  terdeteksi  oleh  sensor  tingkat  rendah
                  dengan alamat I: 1/1, katup outlet dibuka dan ditutup saat I: 1/0
                  terdeteksi yaitu level tinggi.






               48 @HTF –   2 0 2 0 -   P L C   :   R E F E R E N C E _ P I M K A   C L U B
