MATERI BAHAN AJAR PERKULIAHAN PLC , OLEH : HERRI TRISNA FRIANTO, S.T.,M.T.

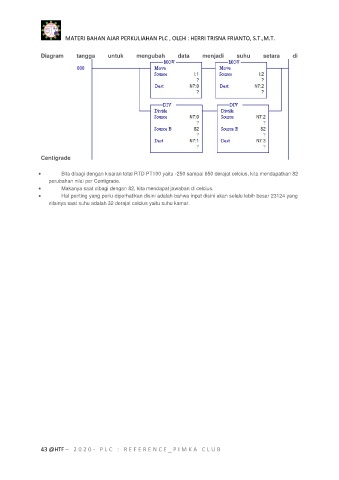

Diagram tangga untuk mengubah data menjadi suhu setara di

Centigrade

 Bila dibagi dengan kisaran total RTD PT100 yaitu -250 sampai 650 derajat celcius, kita mendapatkan 82
perubahan nilai per Centigrade.
 Makanya saat dibagi dengan 82, kita mendapat jawaban di celcius.
 Hal penting yang perlu diperhatikan disini adalah bahwa input disini akan selalu lebih besar 23124 yang
nilainya saat suhu adalah 32 derajat celcius yaitu suhu kamar.

43 @HTF – 2 0 2 0 - P L C : R E F E R E N C E _ P I M K A C L U B
