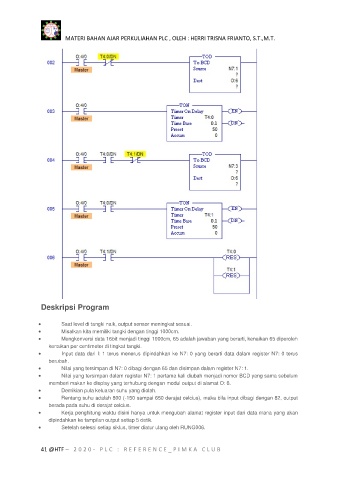

Deskripsi Program

 Saat level di tangki naik, output sensor meningkat sesuai.
 Misalkan kita memiliki tangki dengan tinggi 1000cm.
 Mengkonversi data 16bit menjadi tinggi 1000cm, 65 adalah jawaban yang berarti, kenaikan 65 diperoleh
kenaikan per centimeter di tingkat tangki.
 Input data dari I: 1 terus menerus dipindahkan ke N7: 0 yang berarti data dalam register N7: 0 terus
berubah.
 Nilai yang tersimpan di N7: 0 dibagi dengan 65 dan disimpan dalam register N7: 1.
 Nilai yang tersimpan dalam register N7: 1 pertama kali diubah menjadi nomor BCD yang sama sebelum
memberi makan ke display yang terhubung dengan modul output di alamat O: 6.
 Demikian pula keluaran suhu yang diolah.
 Rentang suhu adalah 800 (-150 sampai 650 derajat celcius), maka bila input dibagi dengan 82, output
berada pada suhu di derajat celcius.
 Kerja penghitung waktu disini hanya untuk mengubah alamat register input dari data mana yang akan
dipindahkan ke tampilan output setiap 5 detik.
 Setelah selesai setiap siklus, timer diatur ulang oleh RUNG006.
