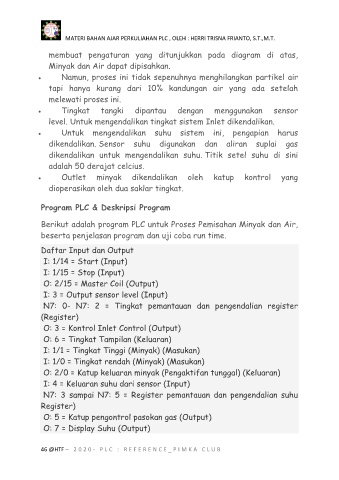

membuat pengaturan yang ditunjukkan pada diagram di atas,
Minyak dan Air dapat dipisahkan.

 Namun, proses ini tidak sepenuhnya menghilangkan partikel air
tapi hanya kurang dari 10% kandungan air yang ada setelah
melewati proses ini.

 Tingkat tangki dipantau dengan menggunakan sensor
level. Untuk mengendalikan tingkat sistem Inlet dikendalikan.

 Untuk mengendalikan suhu sistem ini, pengapian harus
dikendalikan. Sensor suhu digunakan dan aliran suplai gas

dikendalikan untuk mengendalikan suhu. Titik setel suhu di sini
adalah 50 derajat celcius.

 Outlet minyak dikendalikan oleh katup kontrol yang
dioperasikan oleh dua saklar tingkat.

Program PLC & Deskripsi Program

Berikut adalah program PLC untuk Proses Pemisahan Minyak dan Air,
beserta penjelasan program dan uji coba run time.

Daftar Input dan Output
I: 1/14 = Start (Input)
I: 1/15 = Stop (Input)

O: 2/15 = Master Coil (Output)
I: 3 = Output sensor level (Input)

N7: 0- N7: 2 = Tingkat pemantauan dan pengendalian register
(Register)

O: 3 = Kontrol Inlet Control (Output)
O: 6 = Tingkat Tampilan (Keluaran)

I: 1/1 = Tingkat Tinggi (Minyak) (Masukan)
I: 1/0 = Tingkat rendah (Minyak) (Masukan)
O: 2/0 = Katup keluaran minyak (Pengaktifan tunggal) (Keluaran)

I: 4 = Keluaran suhu dari sensor (Input)
N7: 3 sampai N7: 5 = Register pemantauan dan pengendalian suhu

Register)
O: 5 = Katup pengontrol pasokan gas (Output)

O: 7 = Display Suhu (Output)
