MATERI BAHAN AJAR PERKULIAHAN PLC , OLEH : HERRI TRISNA FRIANTO, S.T.,M.T.

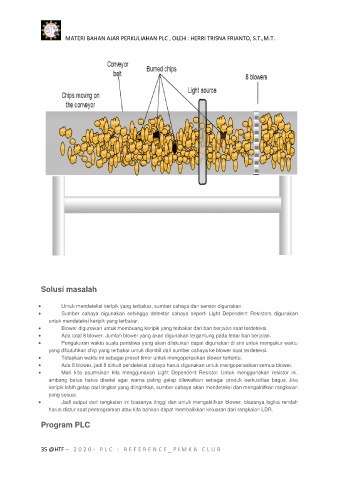

Solusi masalah

 Untuk mendeteksi keripik yang terbakar, sumber cahaya dan sensor digunakan.
 Sumber cahaya digunakan sehingga detektor cahaya seperti Light Dependent Resistors digunakan
untuk mendeteksi keripik yang terbakar.
 Blower digunakan untuk membuang keripik yang terbakar dari ban berjalan saat terdeteksi.
 Ada total 8 blower. Jumlah blower yang akan digunakan tergantung pada lebar ban berjalan.
 Pengukuran waktu suatu peristiwa yang akan dilakukan dapat digunakan di sini untuk mengukur waktu
yang dibutuhkan chip yang terbakar untuk diambil dari sumber cahaya ke blower saat terdeteksi.
 Tetapkan waktu ini sebagai preset timer untuk mengoperasikan blower tertentu.
 Ada 8 blower, jadi 8 sirkuit pendeteksi cahaya harus digunakan untuk mengoperasikan semua blower.
 Mari kita asumsikan kita menggunakan Light Dependent Resistor. Untuk menggunakan resistor ini,
ambang batas harus disetel agar warna paling gelap dilewatkan sebagai produk berkualitas bagus. Jika
keripik lebih gelap dari tingkat yang diinginkan, sumber cahaya akan mendeteksi dan mengaktifkan rangkaian
yang sesuai.
 Jadi output dari rangkaian ini biasanya tinggi dan untuk mengaktifkan blower, biasanya logika rendah
harus diatur saat pemrograman atau kita bahkan dapat membalikkan keluaran dari rangkaian LDR.

Program PLC
