MATERI BAHAN AJAR PERKULIAHAN PLC , OLEH : HERRI TRISNA FRIANTO, S.T.,M.T.

B3: 0/2 = Bit untuk memberi energi pada mesin capping (Bit)
R6: 0 = Register kontrol (Daftar)

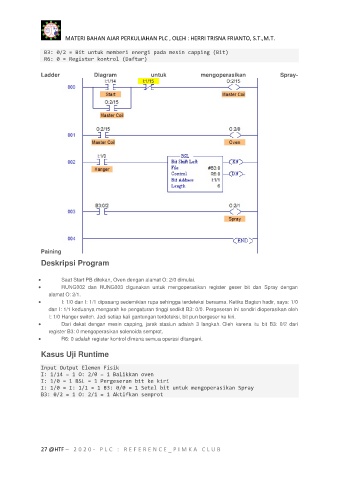

Ladder Diagram untuk mengoperasikan Spray-

Paining

Deskripsi Program

 Saat Start PB ditekan, Oven dengan alamat O: 2/0 dimulai.
 RUNG002 dan RUNG003 digunakan untuk mengoperasikan register geser bit dan Spray dengan
alamat O: 2/1.
 I: 1/0 dan I: 1/1 dipasang sedemikian rupa sehingga terdeteksi bersama. Ketika Bagian hadir, saya: 1/0
dan I: 1/1 keduanya mengarah ke pengaturan tinggi sedikit B3: 0/0. Pergeseran ini sendiri dioperasikan oleh
I: 1/0 Hanger switch. Jadi setiap kali gantungan terdeteksi, bit pun bergeser ke kiri.
 Dari dekat dengan mesin capping, jarak stasiun adalah 3 langkah. Oleh karena itu bit B3: 0/2 dari
register B3: 0 mengoperasikan solenoida semprot.
 R6: 0 adalah register kontrol dimana semua operasi ditangani.

Kasus Uji Runtime

Input Output Elemen Fisik
I: 1/14 = 1 O: 2/0 = 1 Balikkan oven
I: 1/0 = 1 BSL = 1 Pergeseran bit ke kiri
I: 1/0 = I: 1/1 = 1 B3: 0/0 = 1 Setel bit untuk mengoperasikan Spray
B3: 0/2 = 1 O: 2/1 = 1 Aktifkan semprot
