MATERI BAHAN AJAR PERKULIAHAN PLC , OLEH : HERRI TRISNA FRIANTO, S.T.,M.T.

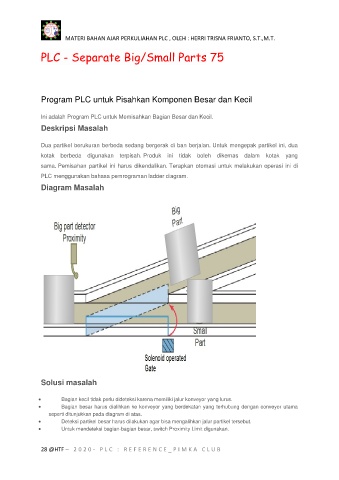

PLC - Separate Big/Small Parts 75

Program PLC untuk Pisahkan Komponen Besar dan Kecil

Ini adalah Program PLC untuk Memisahkan Bagian Besar dan Kecil.
Deskripsi Masalah

Dua partikel berukuran berbeda sedang bergerak di ban berjalan. Untuk mengepak partikel ini, dua
kotak berbeda digunakan terpisah. Produk ini tidak boleh dikemas dalam kotak yang

sama. Pemisahan partikel ini harus dikendalikan. Terapkan otomasi untuk melakukan operasi ini di
PLC menggunakan bahasa pemrograman ladder diagram.
Diagram Masalah

Solusi masalah

 Bagian kecil tidak perlu dideteksi karena memiliki jalur konveyor yang lurus.
 Bagian besar harus dialihkan ke konveyor yang berdekatan yang terhubung dengan conveyor utama
seperti ditunjukkan pada diagram di atas.
 Deteksi partikel besar harus dilakukan agar bisa mengalihkan jalur partikel tersebut.
 Untuk mendeteksi bagian-bagian besar, switch Proximity Limit digunakan.

28 @HTF – 2 0 2 0 - P L C : R E F E R E N C E _ P I M K A C L U B
