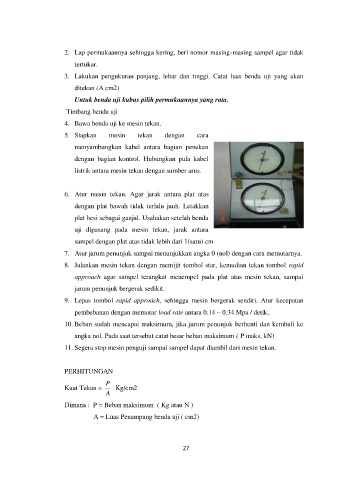

2. Lap permukaannya sehingga kering, beri nomor masing-masing sampel agar tidak
tertukar.

3. Lakukan pengukuran panjang, lebar dan tinggi. Catat luas benda uji yang akan
ditekan (A cm2)

Untuk benda uji kubus pilih permukaannya yang rata,

Timbang benda uji
4. Bawa benda uji ke mesin tekan.

5. Siapkan mesin tekan dengan cara
menyambungkan kabel antara bagian penekan

dengan bagian kontrol. Hubungkan pula kabel
listrik antara mesin tekan dengan sumber arus.

6. Atur mesin tekan. Agar jarak antara plat atas
dengan plat bawah tidak terlalu jauh. Letakkan

plat besi sebagai ganjal. Usahakan setelah benda

uji dipasang pada mesin tekan, jarak antara
sampel dengan plat atas tidak lebih dari 1(satu) cm

7. Atur jarum penunjuk sampai menunjukkan angka 0 (nol) dengan cara memutarnya.
8. Jalankan mesin tekan dengan memijit tombol star, kemudian tekan tombol rapid

approach agar sampel terangkat menempel pada plat atas mesin tekan, sampai
jarum penunjuk bergerak sedikit.

9. Lepas tombol rapid approach, sehingga mesin bergerak sendiri. Atur kecepatan

pembebanan dengan memutar load rate antara 0.14 – 0.34 Mpa / detik..
10. Beban sudah mencapai maksimum, jika jarum penunjuk berhenti dan kembali ke

angka nol. Pada saat tersebut catat besar beban maksimum ( P maks, kN)
11. Segera stop mesin penguji sampai sampel dapat diambil dari mesin tekan.

PERHITUNGAN

P
Kuat Tekan = Kg/cm2
A

Dimana : P = Beban maksimum ( Kg atau N )
A = Luas Penampang benda uji ( cm2)

27
