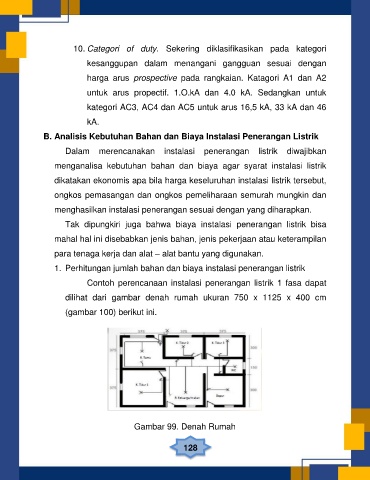

Page 132 - Instalasi Penerangan Listrik Kelas XI SMK
P. 132
10. Categori of duty. Sekering diklasifikasikan pada kategori
kesanggupan dalam menangani gangguan sesuai dengan
harga arus prospective pada rangkaian. Katagori A1 dan A2
untuk arus propectif. 1.O.kA dan 4.0 kA. Sedangkan untuk
kategori AC3, AC4 dan AC5 untuk arus 16,5 kA, 33 kA dan 46
kA.
B. Analisis Kebutuhan Bahan dan Biaya Instalasi Penerangan Listrik
Dalam merencanakan instalasi penerangan listrik diwajibkan
menganalisa kebutuhan bahan dan biaya agar syarat instalasi listrik
dikatakan ekonomis apa bila harga keseluruhan instalasi listrik tersebut,
ongkos pemasangan dan ongkos pemeliharaan semurah mungkin dan
menghasilkan instalasi penerangan sesuai dengan yang diharapkan.
Tak dipungkiri juga bahwa biaya instalasi penerangan listrik bisa
mahal hal ini disebabkan jenis bahan, jenis pekerjaan atau keterampilan
para tenaga kerja dan alat – alat bantu yang digunakan.
1. Perhitungan jumlah bahan dan biaya instalasi penerangan listrik
Contoh perencanaan instalasi penerangan listrik 1 fasa dapat
dilihat dari gambar denah rumah ukuran 750 x 1125 x 400 cm
(gambar 100) berikut ini.
Gambar 99. Denah Rumah
128
