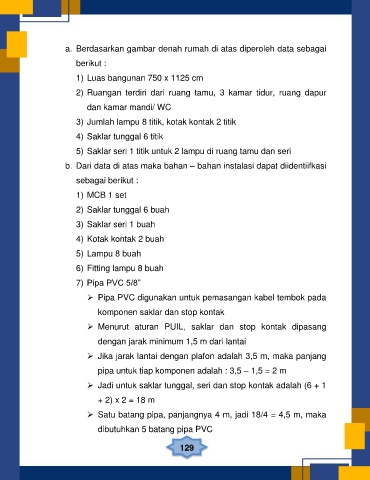

a. Berdasarkan gambar denah rumah di atas diperoleh data sebagai

berikut :

1) Luas bangunan 750 x 1125 cm

2) Ruangan terdiri dari ruang tamu, 3 kamar tidur, ruang dapur

dan kamar mandi/ WC

3) Jumlah lampu 8 titik, kotak kontak 2 titik

4) Saklar tunggal 6 titik

5) Saklar seri 1 titik untuk 2 lampu di ruang tamu dan seri

b. Dari data di atas maka bahan – bahan instalasi dapat diidentiifkasi

sebagai berikut :

1) MCB 1 set

2) Saklar tunggal 6 buah

3) Saklar seri 1 buah

4) Kotak kontak 2 buah

5) Lampu 8 buah

6) Fitting lampu 8 buah

7) Pipa PVC 5/8”

 Pipa PVC digunakan untuk pemasangan kabel tembok pada

komponen saklar dan stop kontak

 Menurut aturan PUIL, saklar dan stop kontak dipasang

dengan jarak minimum 1,5 m dari lantai

 Jika jarak lantai dengan plafon adalah 3,5 m, maka panjang

pipa untuk tiap komponen adalah : 3,5 – 1,5 = 2 m
 Jadi untuk saklar tunggal, seri dan stop kontak adalah (6 + 1

+ 2) x 2 = 18 m
 Satu batang pipa, panjangnya 4 m, jadi 18/4 = 4,5 m, maka

dibutuhkan 5 batang pipa PVC
