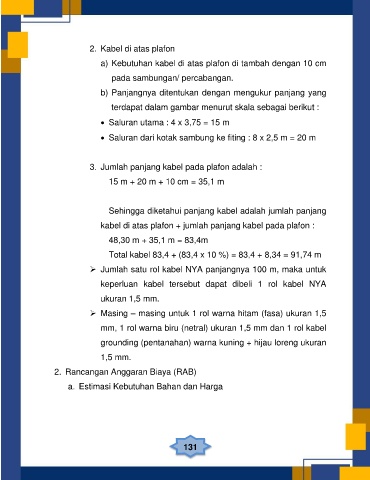

2. Kabel di atas plafon

a) Kebutuhan kabel di atas plafon di tambah dengan 10 cm

pada sambungan/ percabangan.

b) Panjangnya ditentukan dengan mengukur panjang yang

terdapat dalam gambar menurut skala sebagai berikut :

 Saluran utama : 4 x 3,75 = 15 m

 Saluran dari kotak sambung ke fiting : 8 x 2,5 m = 20 m

3. Jumlah panjang kabel pada plafon adalah :

15 m + 20 m + 10 cm = 35,1 m

Sehingga diketahui panjang kabel adalah jumlah panjang

kabel di atas plafon + jumlah panjang kabel pada plafon :
48,30 m + 35,1 m = 83,4m

Total kabel 83,4 + (83,4 x 10 %) = 83,4 + 8,34 = 91,74 m
 Jumlah satu rol kabel NYA panjangnya 100 m, maka untuk

keperluan kabel tersebut dapat dibeli 1 rol kabel NYA

ukuran 1,5 mm.

 Masing – masing untuk 1 rol warna hitam (fasa) ukuran 1,5

mm, 1 rol warna biru (netral) ukuran 1,5 mm dan 1 rol kabel

grounding (pentanahan) warna kuning + hijau loreng ukuran

1,5 mm.

2. Rancangan Anggaran Biaya (RAB)

a. Estimasi Kebutuhan Bahan dan Harga

131
