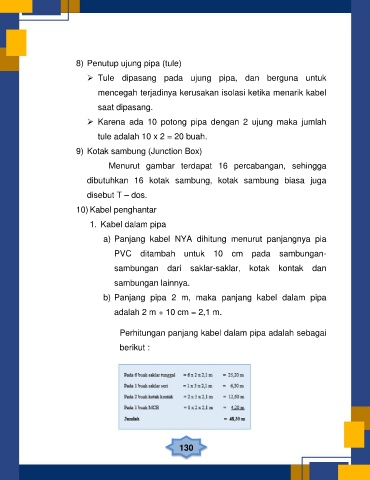

Page 134 - Instalasi Penerangan Listrik Kelas XI SMK

8) Penutup ujung pipa (tule)

 Tule dipasang pada ujung pipa, dan berguna untuk

mencegah terjadinya kerusakan isolasi ketika menarik kabel

saat dipasang.

 Karena ada 10 potong pipa dengan 2 ujung maka jumlah

tule adalah 10 x 2 = 20 buah.

9) Kotak sambung (Junction Box)

Menurut gambar terdapat 16 percabangan, sehingga

dibutuhkan 16 kotak sambung, kotak sambung biasa juga

disebut T – dos.

10) Kabel penghantar

1. Kabel dalam pipa

a) Panjang kabel NYA dihitung menurut panjangnya pia

PVC ditambah untuk 10 cm pada sambungan-

sambungan dari saklar-saklar, kotak kontak dan

sambungan lainnya.

b) Panjang pipa 2 m, maka panjang kabel dalam pipa

adalah 2 m + 10 cm = 2,1 m.

Perhitungan panjang kabel dalam pipa adalah sebagai

berikut :
