B. Cara Pemasangan Komponen Instalasi Listrik
1. Instalasi 1 Lampu Pijar dengan 1 Saklar Tunggal
Rangkaian instalasi seperti gambar 119 merupakan instalasi
paling sederhana. Biasanya rangkaian instalasi separti inilah yang
sering dipasang pada rumah-rumah maupun gedung. Rangkaian
instalasi ini terdiri dari komponen-komponen seperti satu saklar
tunggal, satu lampu, satu T - dos, dan penghantar.
Lampu pijar sebanyak satu buah dilayani oleh satu saklar. Saat
saklar OFF maka lampu pijar akan mati. Begitu pula jika saklar ON
maka lampu pijar juga akan menyala.

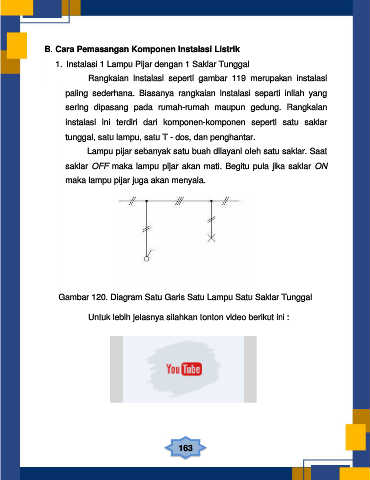

Gambar 120. Diagram Satu Garis Satu Lampu Satu Saklar Tunggal
Untuk lebih jelasnya silahkan tonton video berikut ini :
