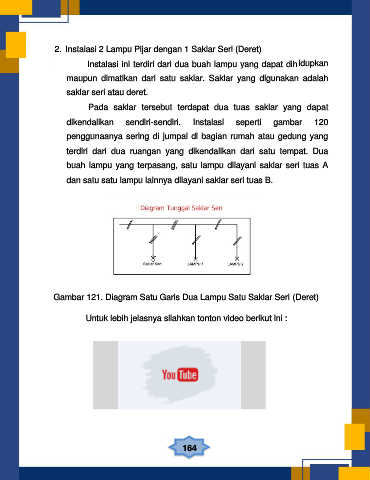

2. Instalasi 2 Lampu Pijar dengan 1 Saklar Seri (Deret)
Instalasi ini terdiri dari dua buah lampu yang dapat dihidupkan
maupun dimatikan dari satu saklar. Saklar yang digunakan adalah
saklar seri atau deret.
Pada saklar tersebut terdapat dua tuas saklar yang dapat
dikendalikan sendiri-sendiri. Instalasi seperti gambar 120
penggunaanya sering di jumpai di bagian rumah atau gedung yang
terdiri dari dua ruangan yang dikendalikan dari satu tempat. Dua
buah lampu yang terpasang, satu lampu dilayani saklar seri tuas A
dan satu satu lampu lainnya dilayani saklar seri tuas B.
Gambar 121. Diagram Satu Garis Dua Lampu Satu Saklar Seri (Deret)
Untuk lebih jelasnya silahkan tonton video berikut ini :
