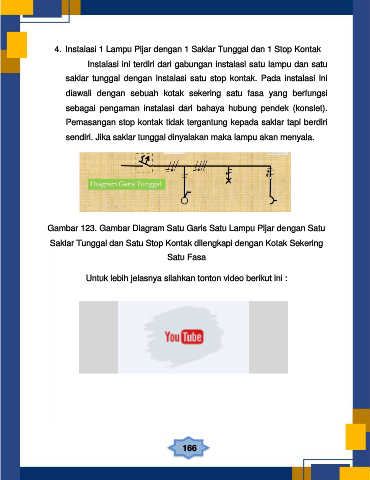

4. Instalasi 1 Lampu Pijar dengan 1 Saklar Tunggal dan 1 Stop Kontak

Instalasi ini terdiri dari gabungan instalasi satu lampu dan satu

saklar tunggal dengan instalasi satu stop kontak. Pada instalasi ini

diawali dengan sebuah kotak sekering satu fasa yang berfungsi

sebagai pengaman instalasi dari bahaya hubung pendek (konslet).

Pemasangan stop kontak tidak tergantung kepada saklar tapi berdiri

sendiri. Jika saklar tunggal dinyalakan maka lampu akan menyala.

Gambar 123. Gambar Diagram Satu Garis Satu Lampu Pijar dengan Satu

Saklar Tunggal dan Satu Stop Kontak dilengkapi dengan Kotak Sekering

Satu Fasa

Untuk lebih jelasnya silahkan tonton video berikut ini :
