Page 49 - Modul Dasar-dasar pewarisan sifat
P. 49

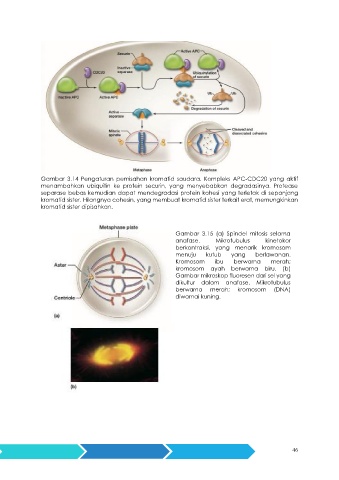

Gambar 3.14 Pengaturan pemisahan kromatid saudara. Kompleks APC-CDC20 yang aktif
menambahkan ubiquitin ke protein securin, yang menyebabkan degradasinya. Protease
separase bebas kemudian dapat mendegradasi protein kohesi yang terletak di sepanjang
kromatid sister. Hilangnya cohesin, yang membuat kromatid sister terkait erat, memungkinkan
kromatid sister dipisahkan.
Gambar 3.15 (a) Spindel mitosis selama
anafase. Mikrotubulus kinetokor
berkontraksi, yang menarik kromosom
menuju kutub yang berlawanan.
Kromosom ibu berwarna merah;
kromosom ayah berwarna biru. (b)
Gambar mikroskop fluoresen dari sel yang
dikultur dalam anafase. Mikrotubulus
berwarna merah; kromosom (DNA)
diwarnai kuning.
46
