(terhambur). Hasil dari pengukuran ditunjukkan pada gambar 6.9, dengan

sumbu x adalah panjang gelombang λ’ sinar-X yang dihamburkan dan sumbu y

adalah intensitas pancaran sinar-X. sinar-X yang terhambur, diukur untuk sudut

hamburan yang berbeda (ditunjukkan pada grafik). Untuk semua sudut

hamburan (kecuali kita mengukur dua puncak intensitas), satu puncak terletak

pada panjang gelombang λ yang merupakan panjang gelombang sinar datang.

Puncak lainnya terletak pada panjang gelombang lain ∆λ’. Kedua puncak

terpisah sejauh, yang tergantung pada sudut hamburan sinar keluar (dalam

arah pengamatan). Pemisahan ∆λ disebut pergeseran Compton.

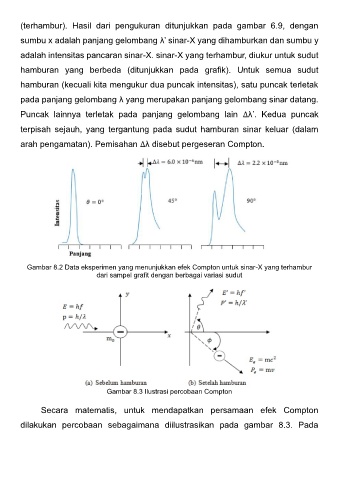

Gambar 8.2 Data eksperimen yang menunjukkan efek Compton untuk sinar-X yang terhambur
dari sampel grafit dengan berbagai variasi sudut

Gambar 8.3 Ilustrasi percobaan Compton

Secara matematis, untuk mendapatkan persamaan efek Compton

dilakukan percobaan sebagaimana diilustrasikan pada gambar 8.3. Pada
