Sistem Kontrol Elektropnumatik

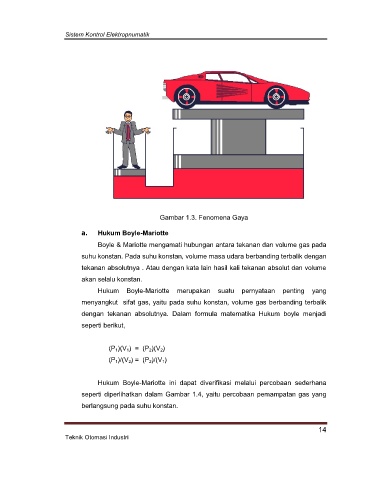

Gambar 1.3. Fenomena Gaya

a. Hukum Boyle-Mariotte

Boyle & Mariotte mengamati hubungan antara tekanan dan volume gas pada
suhu konstan. Pada suhu konstan, volume masa udara berbanding terbalik dengan
tekanan absolutnya . Atau dengan kata lain hasil kali tekanan absolut dan volume

akan selalu konstan.
Hukum Boyle-Mariotte merupakan suatu pernyataan penting yang
menyangkut sifat gas, yaitu pada suhu konstan, volume gas berbanding terbalik

dengan tekanan absolutnya. Dalam formula matematika Hukum boyle menjadi
seperti berikut,

(P 1)(V 1) = (P 2)(V 2)
(P 1)/(V 2) = (P 2)/(V 1)

Hukum Boyle-Mariotte ini dapat diverifikasi melalui percobaan sederhana
seperti diperlihatkan dalam Gambar 1.4, yaitu percobaan pemampatan gas yang

berlangsung pada suhu konstan.
