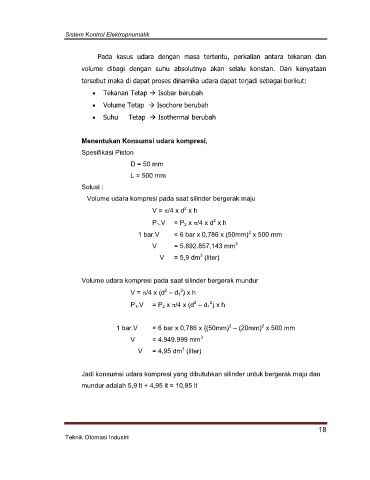

Sistem Kontrol Elektropnumatik

Pada kasus udara dengan masa tertentu, perkalian antara tekanan dan
volume dibagi dengan suhu absolutnya akan selalu konstan. Dari kenyataan

tersebut maka di dapat proses dinamika udara dapat terjadi sebagai berikut:
 Tekanan Tetap  Isobar berubah

 Volume Tetap  Isochore berubah
 Suhu Tetap  Isothermal berubah

Menentukan Konsumsi udara kompresi,
Spesifikasi Piston

D = 50 mm
L = 500 mm

Solusi :
Volume udara kompresi pada saat silinder bergerak maju
2
V = /4 x d x h
2
P 1.V = P 2 x /4 x d x h
2
1 bar.V = 6 bar x 0,786 x (50mm) x 500 mm
3
V = 5.892.857,143 mm
3
V = 5,9 dm (liter)

Volume udara kompresi pada saat silinder bergerak mundur
2
2
V = /4 x (d – d 1 ) x h
2
P 1.V = P 2 x /4 x (d – d 1 ) x h
2

2
2
1 bar.V = 6 bar x 0,786 x {(50mm) – (20mm) x 500 mm
3
V = 4.949.999 mm
3
V = 4,95 dm (liter)

Jadi konsumsi udara kompresi yang dibutuhkan silinder untuk bergerak maju dan

mundur adalah 5,9 lt + 4,95 lt = 10,85 lt

18
Teknik Otomasi Industri
