Sistem Kontrol Elektropnumatik

Kurva
isotermal

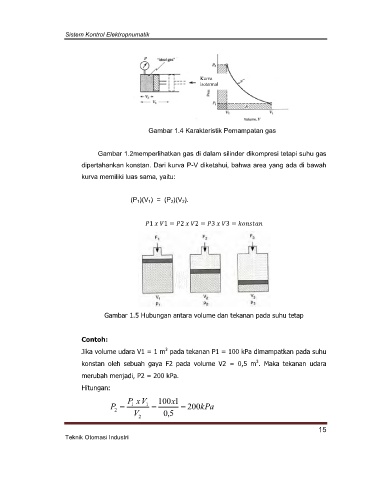

Gambar 1.4 Karakteristik Pemampatan gas

Gambar 1.2memperlihatkan gas di dalam silinder dikompresi tetapi suhu gas
dipertahankan konstan. Dari kurva P-V diketahui, bahwa area yang ada di bawah

kurva memiliki luas sama, yaitu:

(P 1)(V 1) = (P 2)(V 2).

1 1 = 2 2 = 3 3 =

Gambar 1.5 Hubungan antara volume dan tekanan pada suhu tetap

Contoh:

3
Jika volume udara V1 = 1 m pada tekanan P1 = 100 kPa dimampatkan pada suhu
3
konstan oleh sebuah gaya F2 pada volume V2 = 0,5 m . Maka tekanan udara
merubah menjadi, P2 = 200 kPa.
Hitungan:

P x V 100 x1
P  1 V 2 1  5 , 0  200 kPa
2

15
